標準2.54系列

<線材結構>

註A:實際寬度視pin數而定(0.6+1.27*POSITION NO.)

<線材樣本>

I

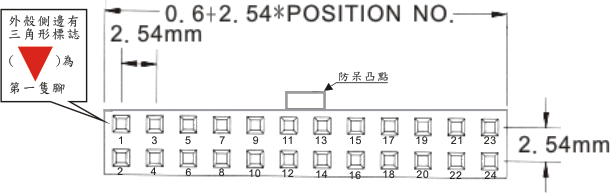

<連接器>

標準2.0系列

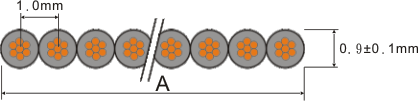

<線材>

註A:實際寬度視pin數而定(0.5+1.0*POSITION NO.)

<線材樣本>

I

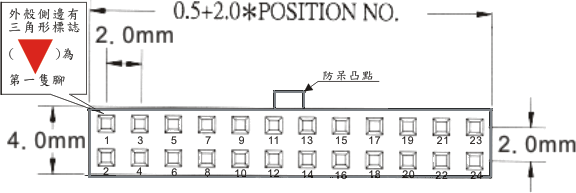

<連接器>

線材組壓合型式

:

1.排線線材組壓合製作時，需載明排線的紅線(即第一條線)與壓合端子第一隻腳位的對應關係，亦即是線材第一隻腳對應端子第一隻腳或是線材第一隻腳對應端子最後一隻腳等等..。

2.壓合端子種類請參照壓合系列端子網頁資料，

列如 IDC EDGE DIP PLUG

SHROUDED CENTRONIC

SCSI

型式項目不及備載之處，請與公司客服人員聯繫或指定樣式pin數，謝謝。

線材組壓合樣式

樣式A:樣式B:

樣式C:樣式D:

樣式E:樣式F:

樣式項目不及備載之處，請與公司客服人員聯繫或指定樣式pin數，謝謝。
